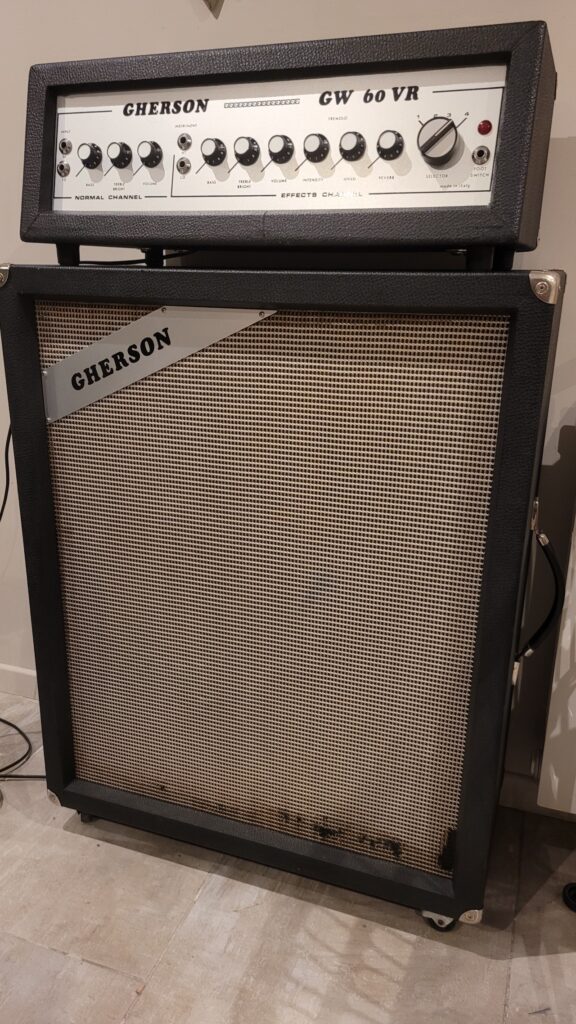

L’ampli est arrivé à l’atelier, avec son cab 3X10 pouces assorti, pour une mise à jour du câble d’alimentation. Il n’avait visiblement pas vu de technicien depuis un moment. Le condensateur d’alimentation datait de 1975 ! Même si l’ampli fonctionnait normalement, une restauration s’imposait !
Après avoir vérifier les condensateurs de l’ampli (2 pour l’alimentation et une dizaine pour le reste), les résistances et les lampes, j’ai commencé les modifications : changement du câble d’alimentation par un modèle avec terre, modification du ground switch, et changement du fusible principal (5A retardé c’est beaucoup trop).

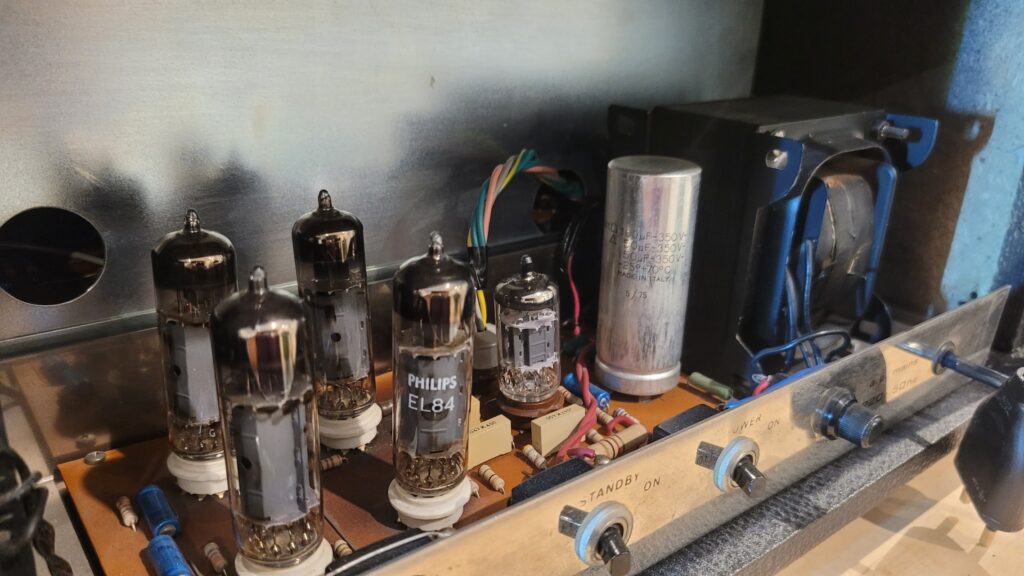

Le châssis est en deux parties, une pour le préampli avec pas moins de 3x12AX7 et 2x12AU7 et l’autre pour la partie puissance avec ses 4 EL84 Philips et sa 12AU7. On remarque la présence du date code sur le condensateur principal 5 / 75, vraisemblablement Mai 1975 … Cela permet parfois de dater l’année de fabrication de l’ampli.

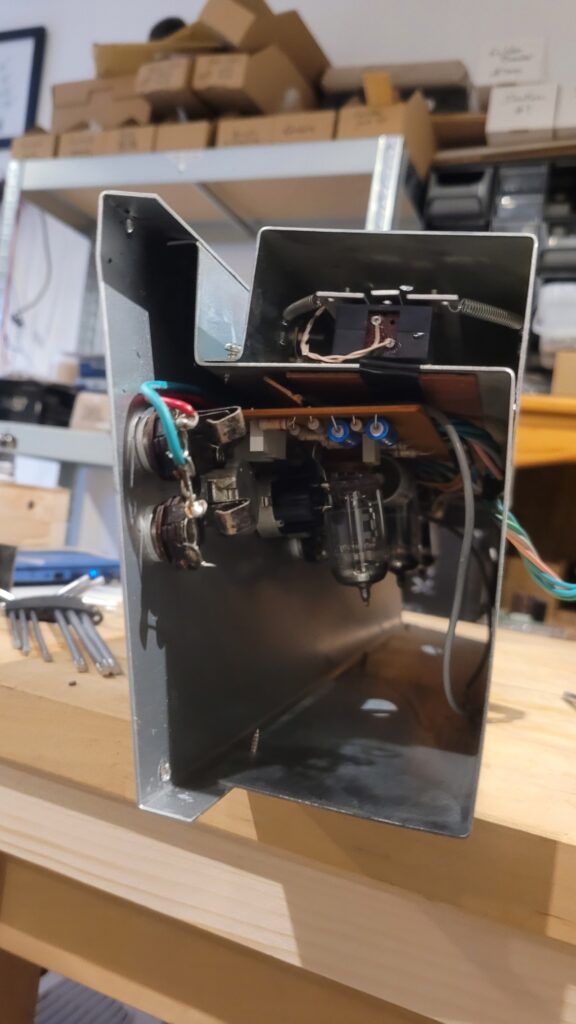

La partie pré-ampli reçoit également la réverbe à ressort. On note le joli travail sur le châssis pour intégrer tout cela dans un minimum d’espace.

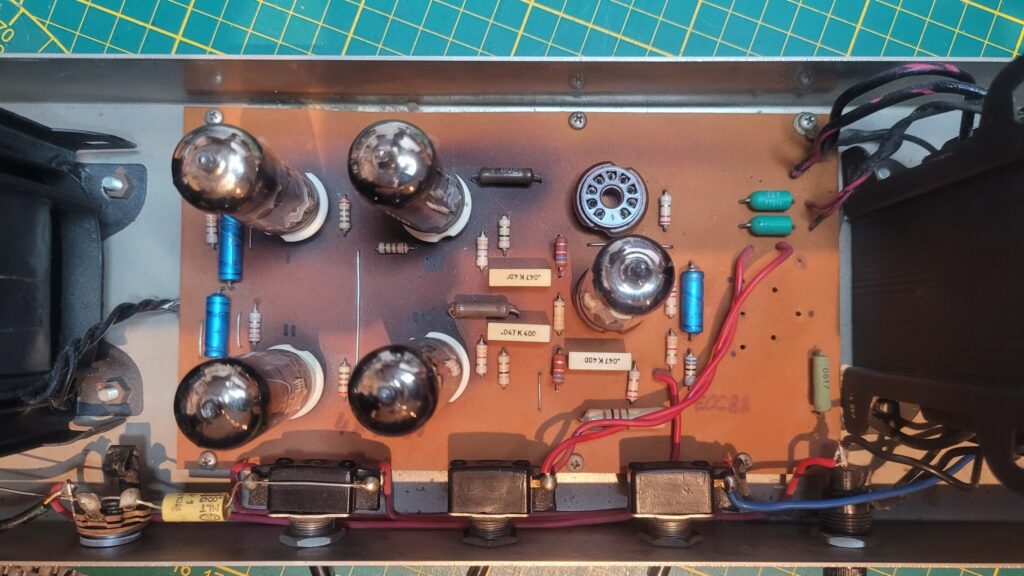

Les deux pcb sont bien conçus mais celui de la partie puissance souffre de la chaleur dégagée par les EL84.
Celui du pré-ampli est intact et seuls les condensateurs polarisés (en bleu sur la photo) sont à changer.
Je fais ce petit article pour garder quelques traces de cet ampli assez peu connu sur le net mais fort sympathique une fois restauré : 2 canaux – 2 entrées, réverbe et trémolo à lampes, 30W, un poids tout à fait contenu. A part le pcb de puissance qui chauffe (mais facile à refaire sur un PCB moderne), c’est un ampli fiable qui sonne très bien.
Schéma

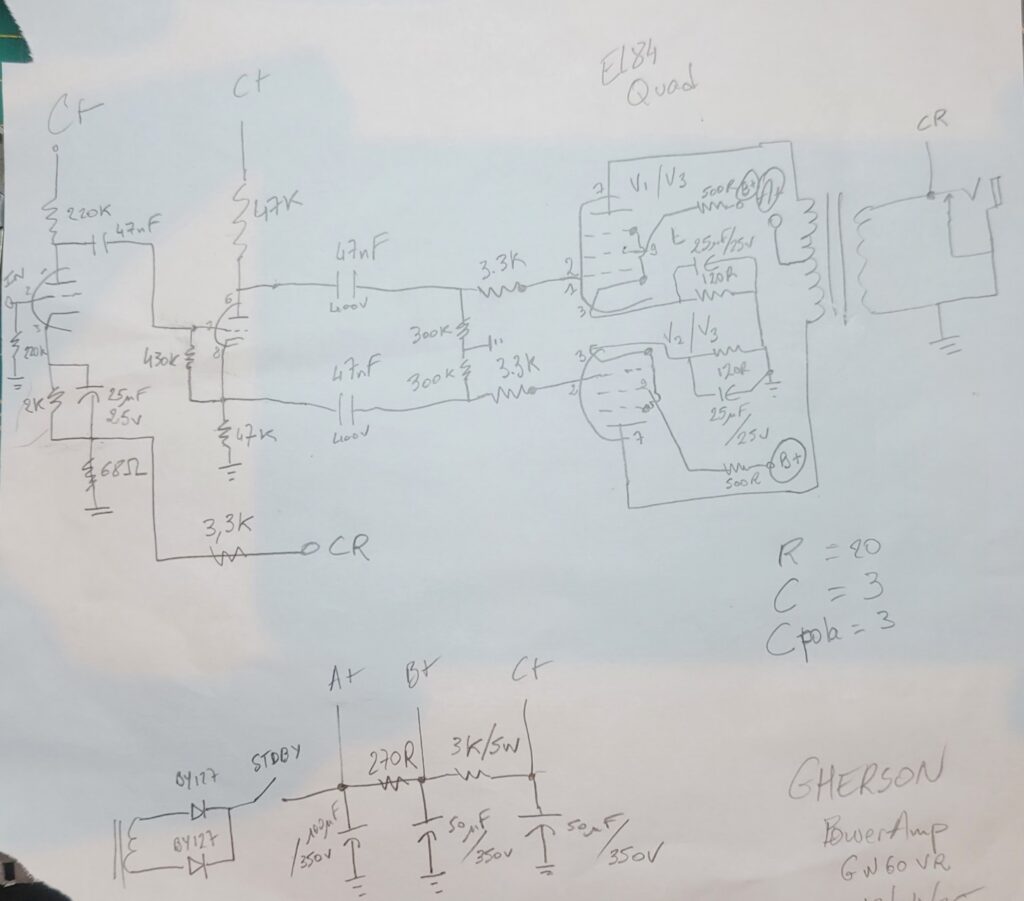

J’ai repris la partie puissance, pas le temps pour reprendre la partie pré-ampli mais cela permettra surement à d’autres de s’y retrouver plus facilement. Attention, j’ai dessiné qu’une paire d’EL84 au lieu des 4, évidemment 2 lampes sont montées en parallèle de chaque coté du push-pull et partagent le même couple de résistance et condensateur de cathode.
Quelques spécifications :

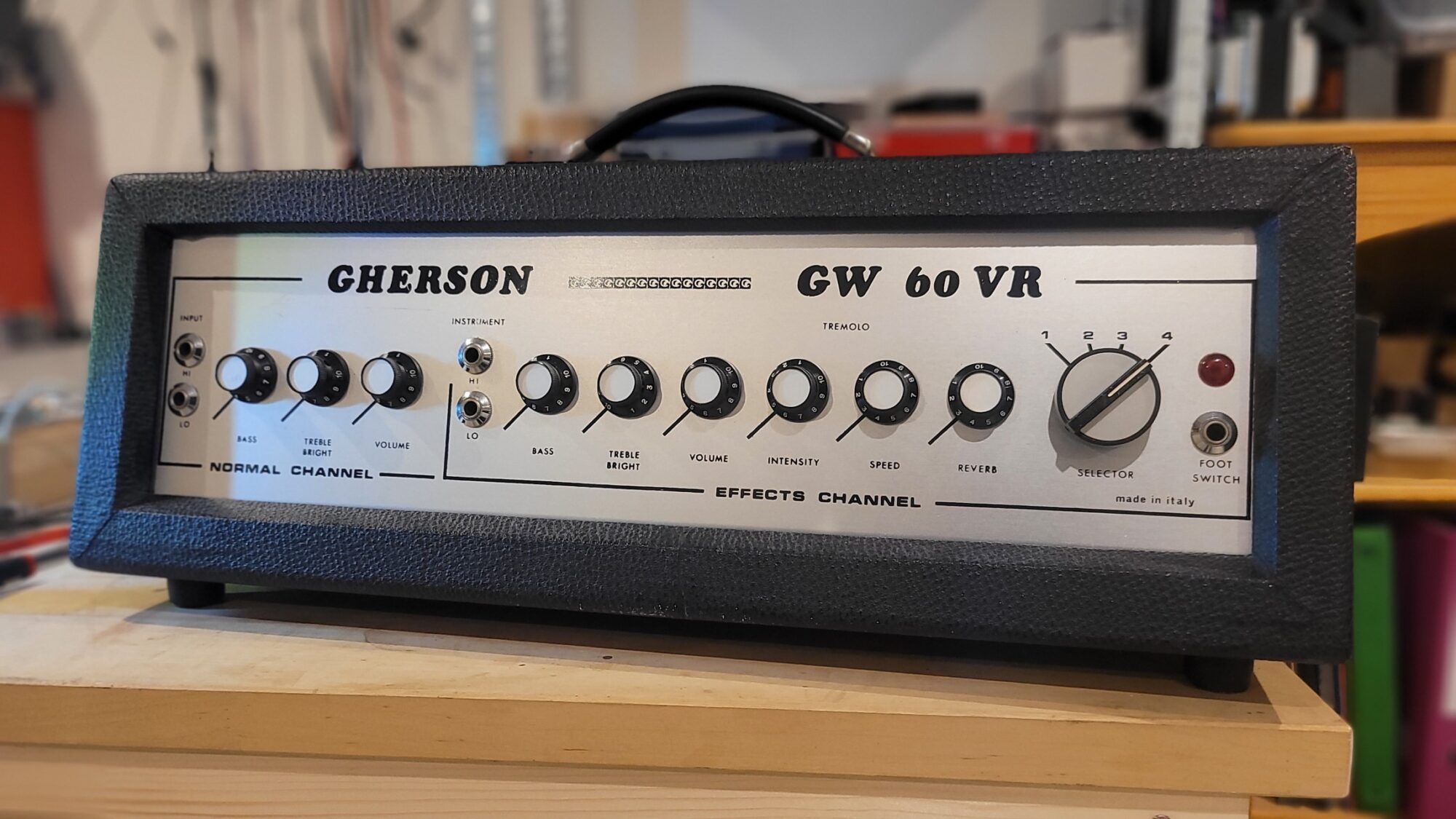

Tête GW60VR
2 canaux :
1 : BASS / TREBLE (avec un BRIGHT)/ VOLUME
2 : BASS / TREBLE (avec un BRIGHT)/ VOLUME – INTENSITY/SPEED (TREMOLO) – REVERB
Rotocontacteur 4 positions (type varitone)
Tubes
3x 12AX7
3x 12AU7
4x EL84
Cabinet 3×10 pouces 4 ohms en série soit 12 ohms au total
Album photos
Je vous laisse en lien quelques photos de la restauration de cet ampli vintage Italien des années 70. Il suffit de cliquer sur l’image ci dessous :
